WOYO CTB007 PRO Caja de ruptura OBD2 con pantalla LCD Digital Vrms, herramienta de prueba de ECU en el banco, herramienta de diagnóstico automotriz, prueba CAN

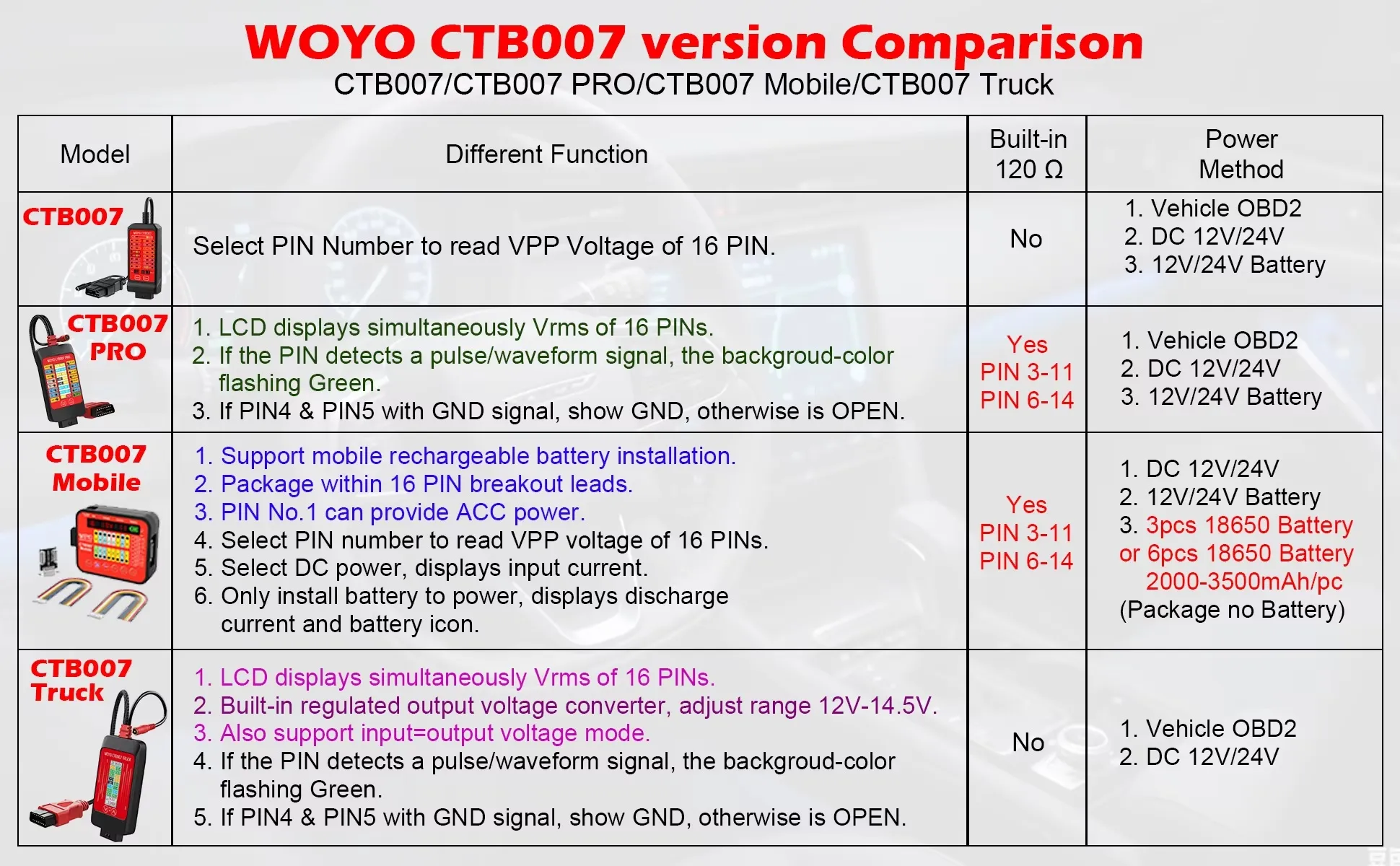

Descripción general:

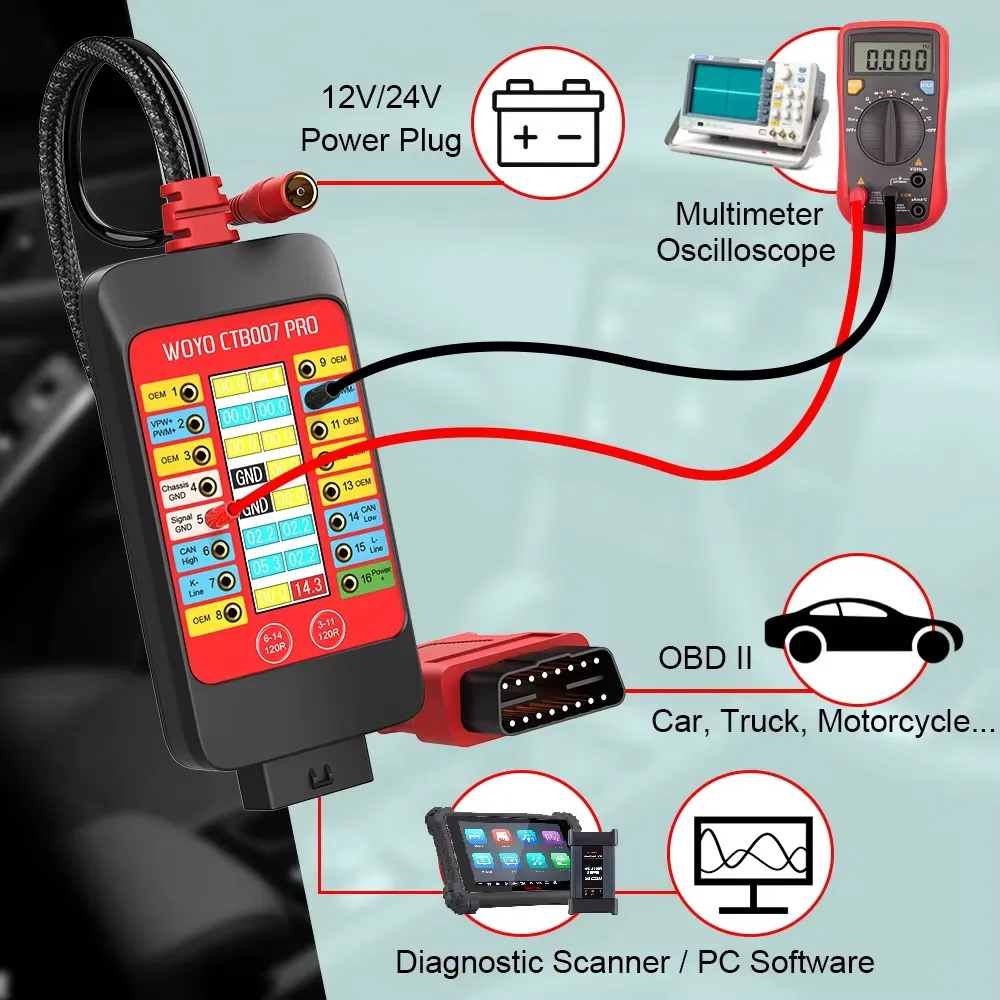

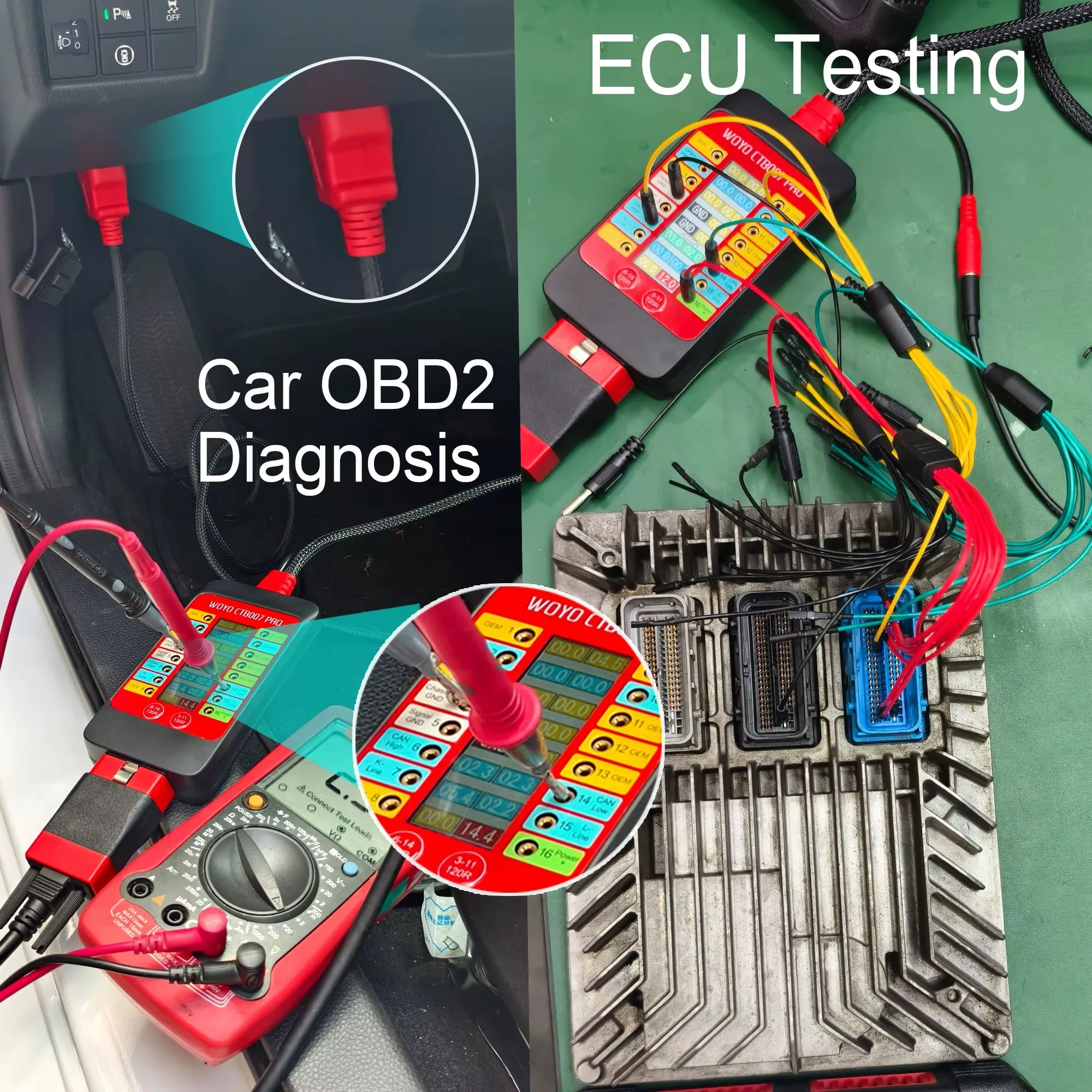

Una herramienta profesional de prueba de circuitos de 12 V/24 V y acceso de señal para diagnósticos, desarrollo y pruebas de banco.Expone cada pin OBD-II, monitorea los voltajes en vivo (verdadero RMS), proporciona terminación CAN opcional y admite la conexión segura y rápida de otros dispositivos de diagnóstico/programación.
Características:
Probador de circuito compatible de 1,12 V/24 V

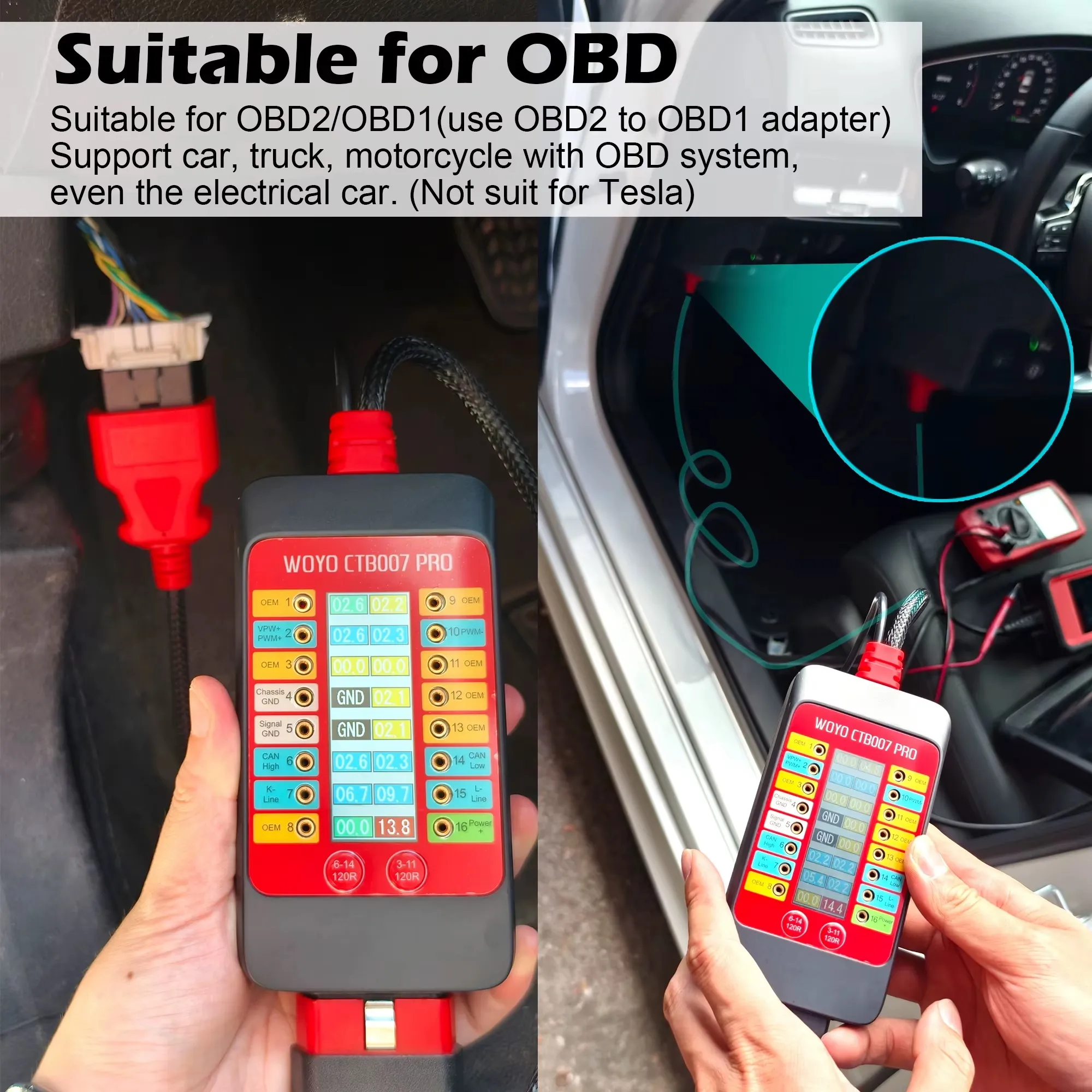

Diseño robusto para turismos y vehículos comerciales.

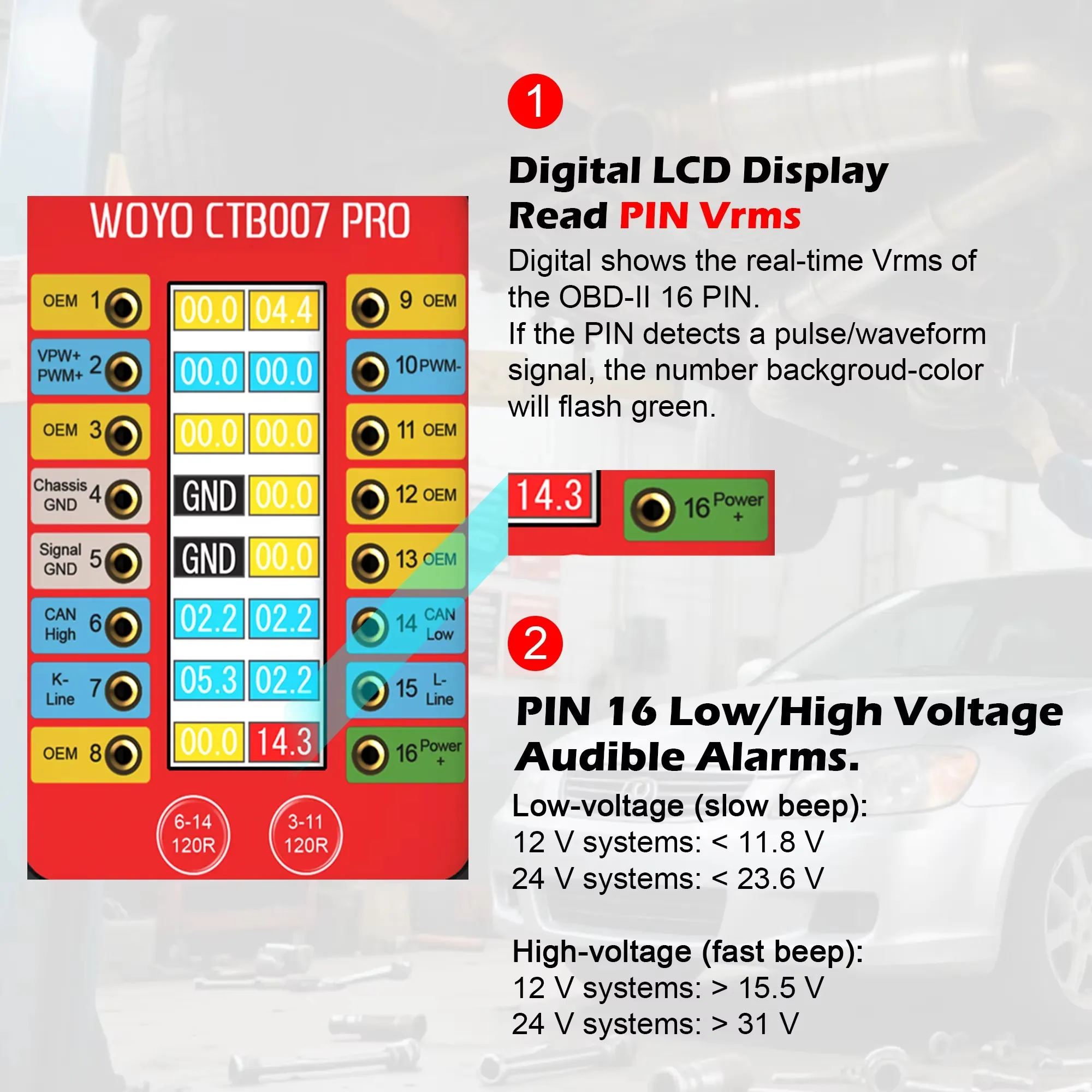

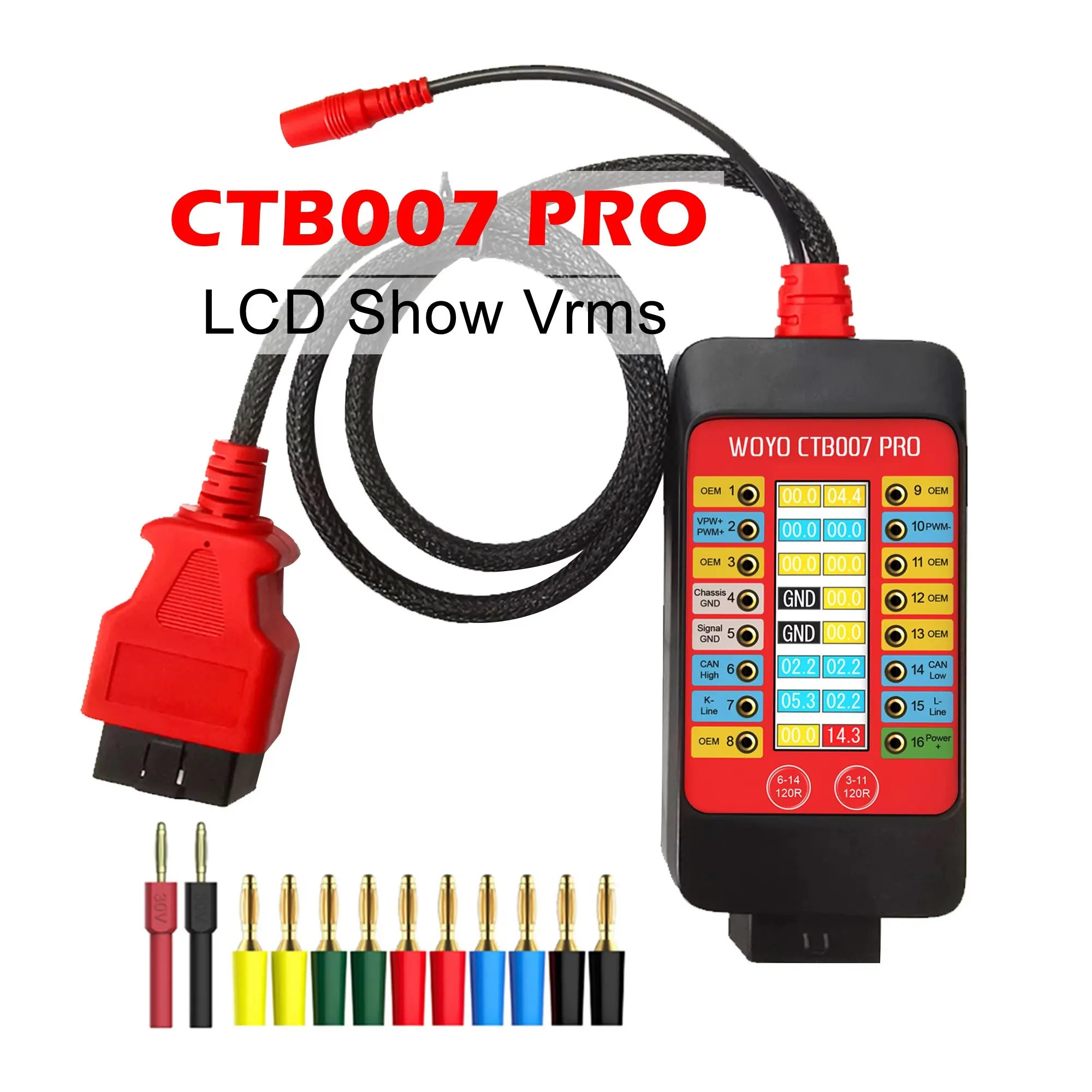

2.Monitor de voltaje de pines OBD-II en tiempo real (VRMS/verdadero RMS)

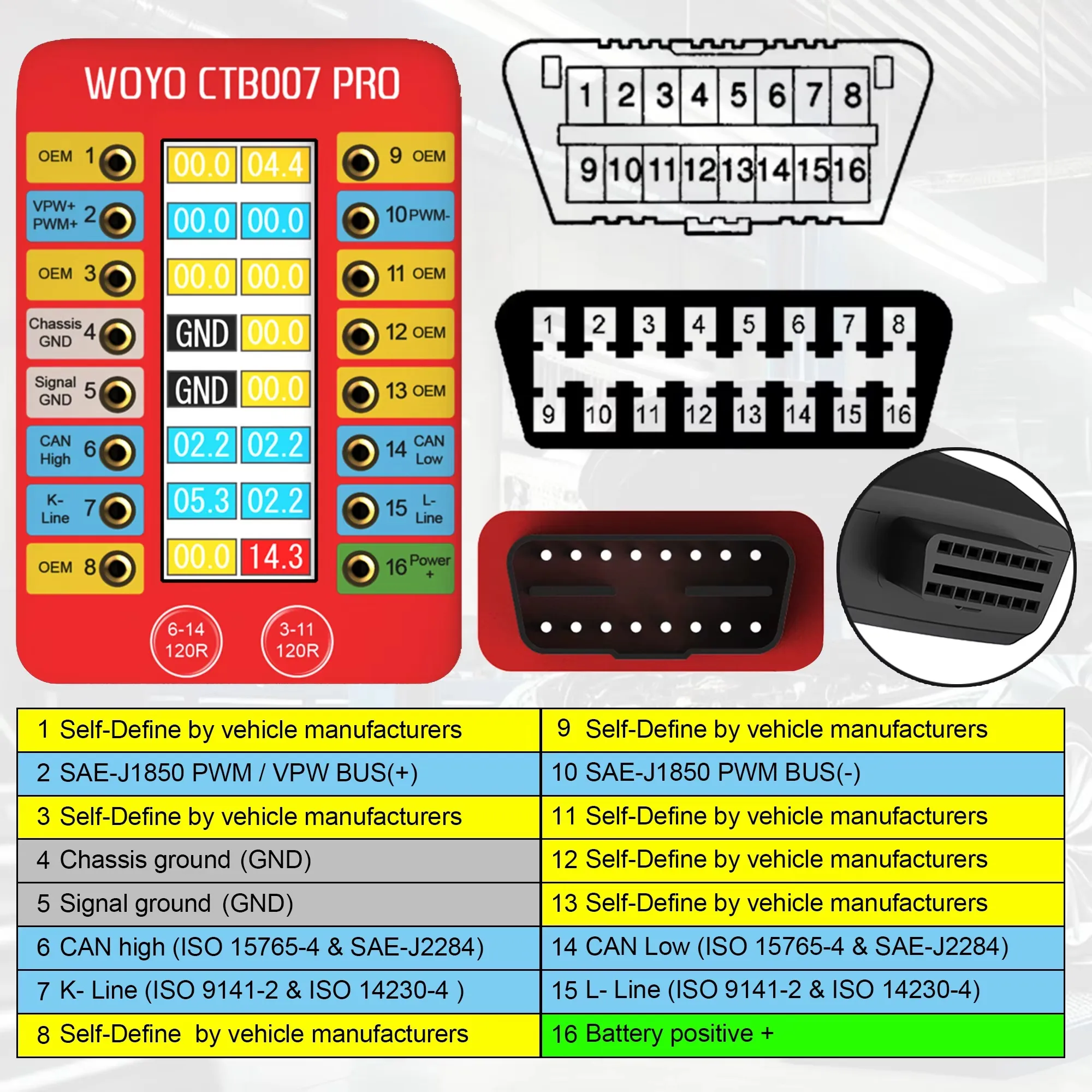

Integridad de potencia/tierra: por ejemplo, pin 16 (+B) y pines 4/5 (tierras).
Actividad del autobús en CAN/K-Line: comprueba si los niveles estáticos/dinámicos tienen un aspecto razonable; un fondo verde indica valores dinámicos.
Comprobación sanitaria de asignación de pines: valida rápidamente el cableado esperado en retrofites o arneses sospechosos, reemplazando las comprobaciones básicas de voltaje VPP.

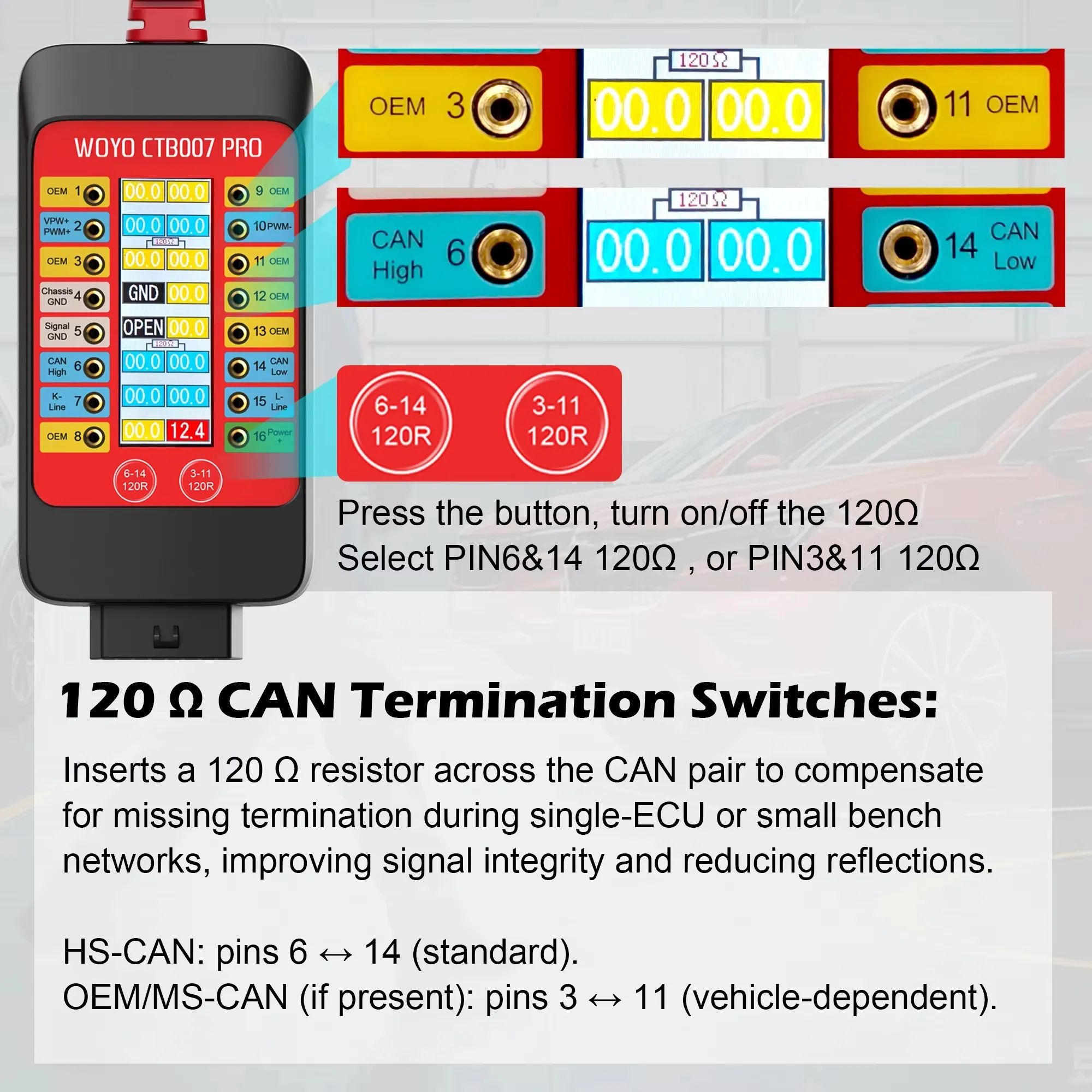

Interruptores de terminación CAN de 3.120 Ω
Inserta una resistencia de 120 Ω en todo el par CAN para compensar la terminación faltante durante redes de circuito único o de banco pequeño, mejorando la integridad de la señal y reduciendo los reflejos.
HS-CAN: pines 6 ↔ 14 (estándar).
OEM/MS-CAN (si es presente): pines 3 ↔ 11 (dependiente del vehículo).
Utilice la terminación solo para escenarios de banco/terminadores faltantes; Mantener APAGADO durante el uso normal del vehículo para evitar la terminación excesiva.

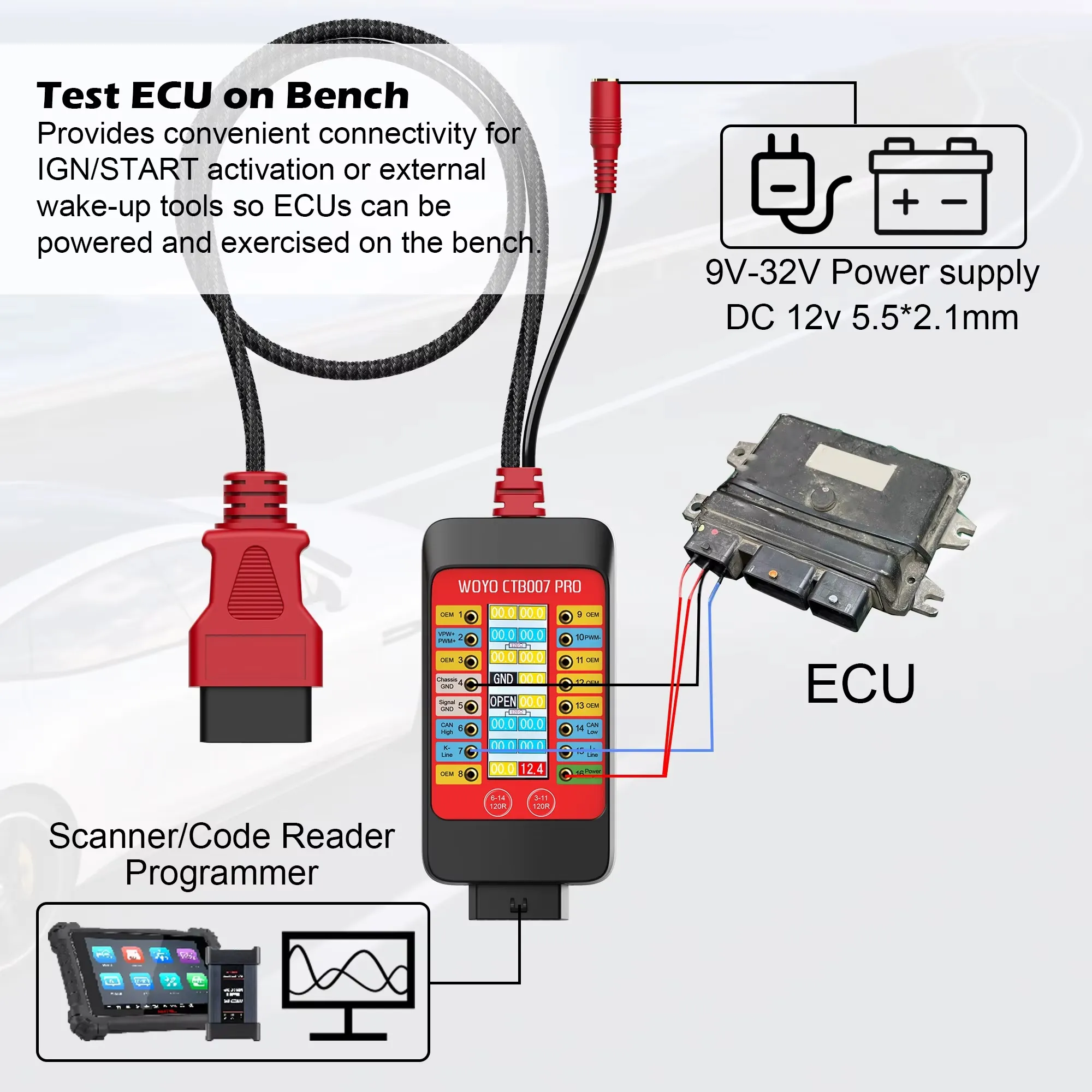

4.Soporte para pruebas de banco
Proporciona una conectividad conveniente para la activación IGN/START o herramientas de activación externas para que las ECU puedan funcionar y ejercitarse en el banco.
5.Estado de la señal
Pin de fondo parpadeando en verde = señal dinámica.
6.Alarmas audibles de alto/bajo voltaje
Bajo voltaje ( pitido lento):
Sistemas de 12 V: < 11,8 V
Sistemas de 24 V: < 23,6 V
Alta tensión (bip rápido):
Sistemas de 12 V: > 15,5 V
Sistemas de 24 V: > 31 V
7.Indicación del estado del suelo

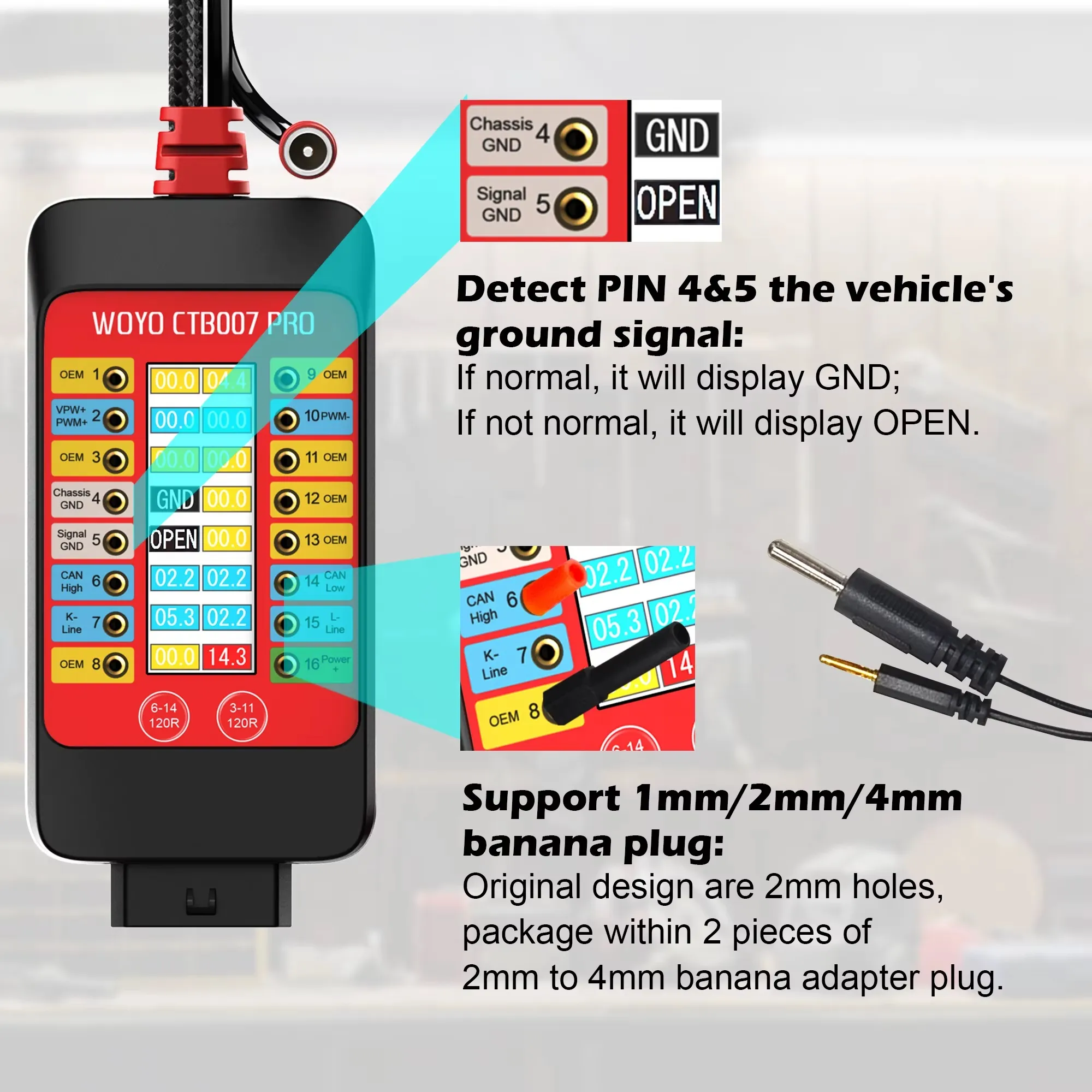

Los pines 4 o 5 muestran ABIERTO cuando no se detecta tierra y GND cuando hay una tierra válida.
8.Función de puente rápido (solo uso técnico)
Permite a un técnico capacitado marcar momentáneamente pines OBD seleccionados a través de caminos con corriente limitada para procedimientos aprobados por OEM (por ejemplo, realizar tareas específicas de comunicación o sincronización).

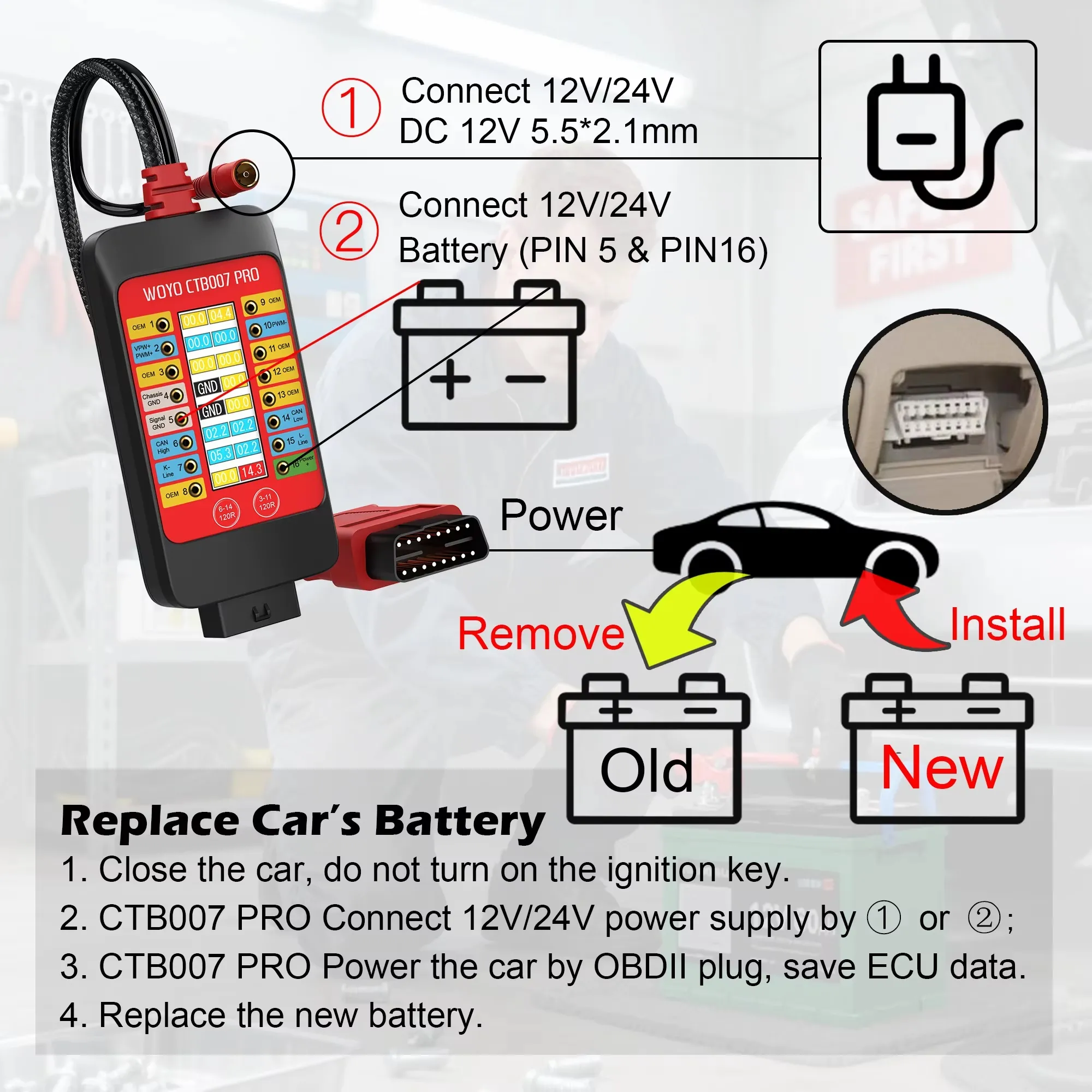

9.Ahorro de memoria de repuesto de batería
Mantiene la energía del vehículo (12 V/24 V) durante los cambios de batería para conservar la configuración del vehículo.
10.Conectividad conveniente

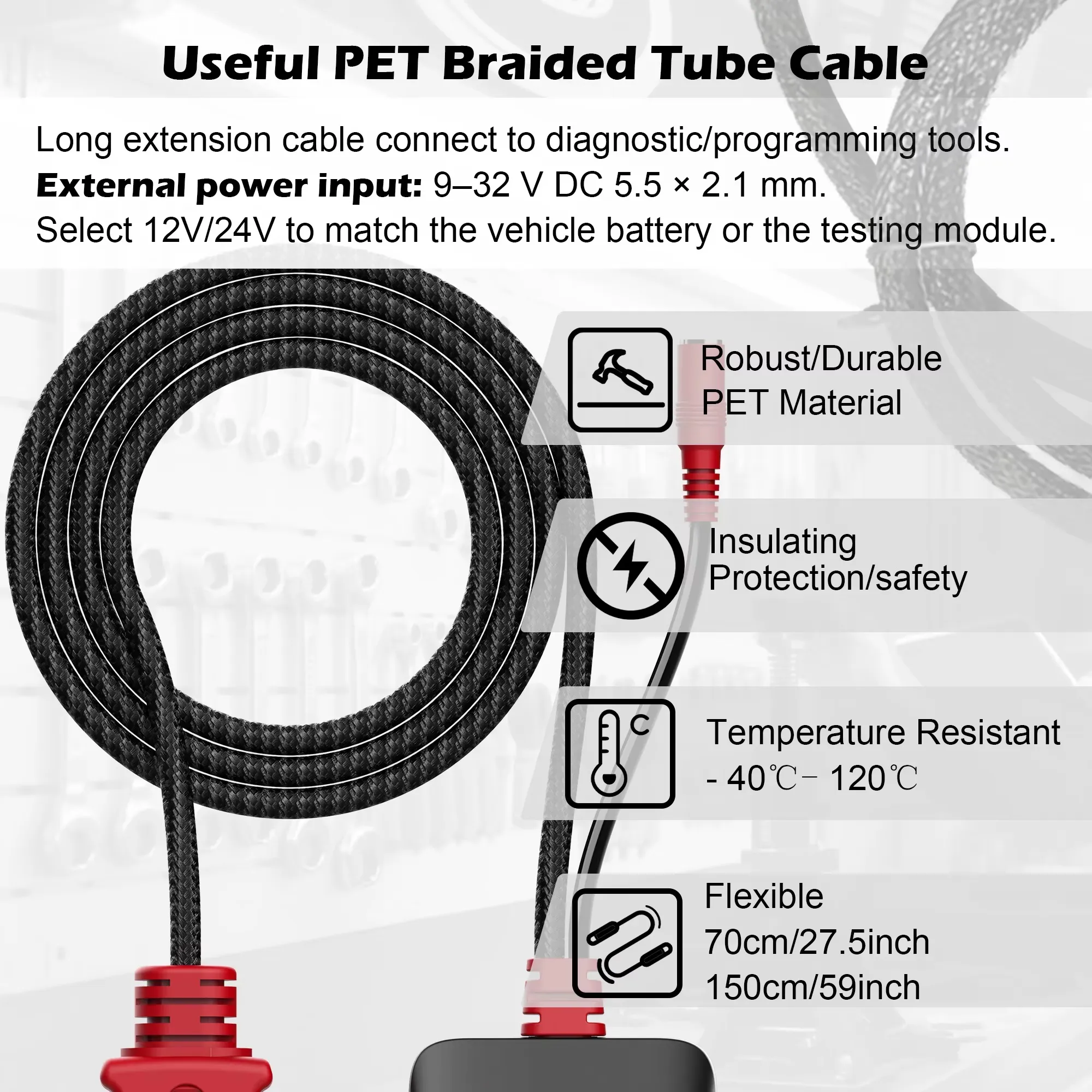

Cable de extensión de 70 cm para una conexión rápida a otras herramientas de diagnóstico/programación.
Entrada de alimentación externa: 9–32 V CC, cañón 5,5 × 2,1 mm.Seleccione 12 V o 24 V para que coincida con la batería del vehículo o el módulo bajo prueba.
Notas de seguridad importantes
Para uso profesional.Un puente incorrecto de clavijas o una terminación inadecuada pueden dañar las ECU o el cableado.
Los pines 3/11 están definidos por OEM; Utilice únicamente el terminador MS-CAN cuando el vehículo realmente implemente CAN en estos pines.
La vista de voltaje en tiempo real es un control de salud rápido y no reemplaza un osciloscopio para el análisis de la forma de onda.
